TBI DFT03210-5 tbi滚珠丝杠官方网站
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: DFT系列
- 类型:
- 属性: TBI DFT03210-5 tbi滚珠丝杠官方网站，-TBI DFT03210-5 tbi滚珠丝杠官方网站-TBI DFT03210-5 tbi 丝杠型号 TBI丝杆螺母是一种自动控制装置中常见的元件，被广泛应用于机械工程、数控设备和精密仪器等领域。它起到了连接传动丝杆和运动部件的重要作用，能够实现线性运动和精确定位。丝杆螺母的作用类似于螺旋的升降，它能够将旋转运动转换成直线运动。该装置特别适用于需要高速、高精度和高负载远距离定位的场合。 TBI DFT03210-5 tbi滚珠丝杆sfv与sfu的区别-TBI DFT03210-5 tbi滚珠丝杠官方网站--TBI DFT03210-5 tbi滚珠丝杠官方网站-
TBI DFT03210-5 tbi滚珠丝杠官方网站 产品参数

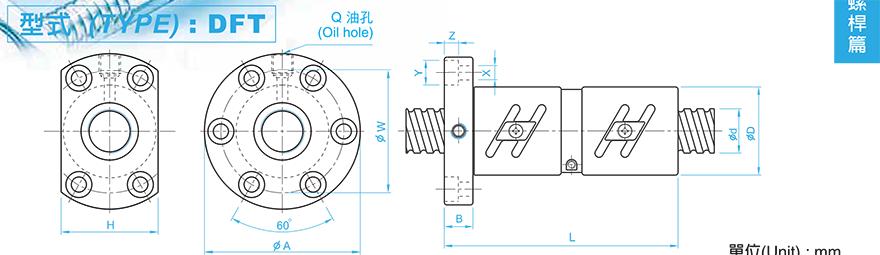

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 74 |
|
| 法兰直径 | 108 |
|
| 螺母长度 | 187 |
|
| 螺母安装 | PCD | 90 |
| 额定动负载 | CaN | 5821 |
| 额定静负载 | C0aN | 15259 |
| 有效圈数 | 2.5X2 |
|
| 法兰盘宽度 | 82 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 105 |
TBI DFT03210-5 tbi滚珠丝杠官方网站此型号部分数据来源于5. 为什么滚珠丝杠副需要不同的螺纹形式？
